总体介绍

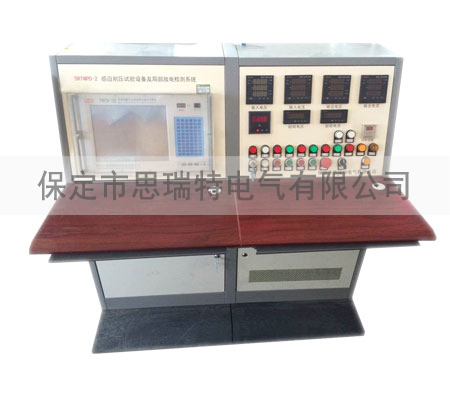

我公司研制的SRTWPD-2 局部放电试验台是集中了变压器的感应耐压试验和局部放电试验于一体的专用感应耐压和局部放电监测设备。以下是对感应耐压试验和局部放电试验的简介：
（1）感应耐压试验是指给变压器规定的绕组外施一电压，该电压不低于２倍的额定电源电压，频率不小于２倍最低额定频率；要求在该电压按规定持续的时间内绕组无灼热、飞弧、击穿或损伤等迹象；要求感应耐压试验前后额定工作电源下的空载电流和功耗无明显的变化。
感应耐压相对于变压器的主绝缘即绕组与绕组之间以及绕组与铁芯之间的绝缘而言，变压器还有另外一项重要的绝缘性能指标――纵绝缘。纵绝缘是指变压器绕组具有不同电位的不同点和不同部位之间的绝缘，主要包括绕组匝间、层间和段间的绝缘性能，而国家标准和国际电工委员会（IEC）标准中规定的“感应耐压试验”则是专门用于检验变压器纵绝缘性能的测试方法之一。
变压器的纵绝缘主要依赖于绕组内的绝缘介质——漆包线本身的绝缘漆、变压器油、绝缘纸、浸渍漆和绝缘胶等等（不同种类的变压器可能包含其中一种或多种绝缘介质）；纵绝缘电介质很难保证100%的纯净度，难免混含固体杂质、气泡或水份等，生产过程中也会受到不同程度的损伤；变压器工作时的最高场强集中在这些缺陷处，长期负载运作的温升又降低绝缘介质的击穿电压，造成局部放电，电介质通过外施交变电场吸收的功率即介质损耗会显著增加，导致电介质发热严重，介质电导增大，该部位的大电流也会产生热量，就会使电介质的温度继续升高，而温度的升高反过来又使电介质的电导增加。如此长期恶性循环下去，最后导致电介质的热击穿和整个变压器的毁坏。这一故障表现在变压器的特性上就是空载电流和空载功耗显著增加，并且绕组有灼热、飞弧、振动和啸叫等不良现象。可见利用感应耐压试验检测出变压器是否含有纵绝缘缺陷是极其必要的。
（2）局部放电对绝缘的影响，一是放电质点对绝缘的直接轰击造成局部绝缘破坏，逐步发展使绝缘击穿；二是绝缘内部的局部放电虽然不形成贯穿性通道，但放电产生的热，使介质出现局部的温度升高，甚至碳化。由于放电的电解作用，会产生臭氧、一氧化氮等一些活性气体，使局部绝缘受到腐蚀，逐渐造成绝缘的损伤，最后导致热击穿。通常，电气绝缘的破坏或局部老化，多是从局部放电开始的，所以，局部放电的危害性是使变压器绝缘寿命降低，影响变压器的安全运行。
什么是局部放电：对于变压器绝缘结构中，可能存在着一些绝缘弱点，它在一定的外施电压作用下会首先发生放电，但并不随即形成整个绝缘贯穿性击穿。这种只限于绝缘局部位置（弱点）处的放电就叫局部放电。
局部放电试验的目的：就是考核变压器在长期工作电压作用下，其产品绝缘能否长期安全运行的性能，发现变压器结构和制造工艺的缺陷。
①绝缘结构中局部电场强度过高，可能是局部绝缘（如油隙或固体绝缘）击穿或沿固体绝缘表面放电；
②绝缘混入杂质或局部带有缺陷；如绝缘纸筒、层压纸板、层压木板等，由于热压干燥工艺处理不好，就会在其内部形成空腔，当浸油以后，变压器油往往不能浸入此空腔，从而形成了气穴。如果浸入的变压器油处理不好时，油中会有气泡存在，同时存在着水分和杂质，在电场的作用下，杂质会形成“小桥“，泄漏电流的通过会使该处发热严重，促使水分汽化，形成气泡；同时也会使该处的油发生分解产生气体。绝缘内部存在的这些气穴（气泡），其介电常数比绝缘材料的介电常数要小，所以气穴上承受的电场强度比邻近的绝缘材料上的电场强度要高。气体（特别是空气）的绝缘强度却比绝缘材料低。这样，当外施电压达到一定数值时，绝缘内所含气穴上的场强就会先达到使之击穿的程度，从而气穴先发生放电。
③金属部件有尖角；尖端放电。
④产品内部金属接地部件之间、导电体之间电气联接不良等，以便消除这些缺陷，防止局部放电对绝缘造成破坏。
技术指标
测量通道： 2个独立测量通道，每通道有1个光信号接口和1个电信号接口
采样精度： 12Bit
采样速率：每通道5MHz
检测灵敏度：
标准局放检测 0.1pC
超声波（油中） 10pC
超高频传感器 50pC
高频脉冲电流（高频互感器） 50pC
声电组合传感器 50pC
TEV传感器 50pC
测量范围： 0.1pC～100nC
量程切换： ×1,×10,×100,×1000,×10000（>100dB）5档
本量程非线性误差：5%
可测试品的电容量范围： 6pF～250µF
测量频带： 3dB带宽 脉冲电流：10kHz～300kHz
程控滤波器分段： 10kHz-100kHz，80kHz-200kHz，40kHz-300kHz（脉冲电流）
试验电源频率范围： 50～400Hz
抗电压冲击能力： 2500V，信号端口地，电源端，对地（正、负）
充电电源： AC240V；频率50Hz；功率50W
售后服务
1.仪器若出现质量问题，自购买之日起叁个月内包换，一年内免费维修，终身提供保修和技术服务。
2.如发现仪器有不正常情况或故障请及时与我们联系，以便为您提供最便捷的处理方案，未经允许，请不要自行处理，以免发生危险。
有其它设计要求，请于公司联系具体商定。
