总体介绍

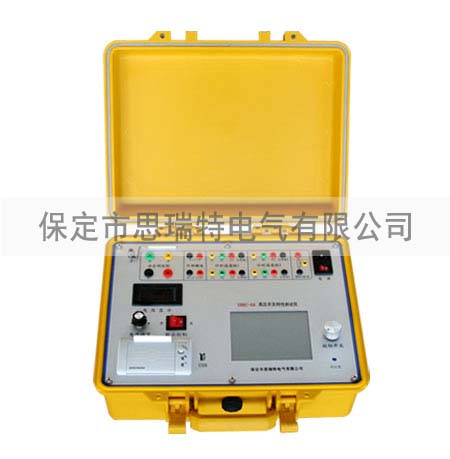

SRKC-6A高压开关动特性测试仪是检测高压断路器（以下简称开关）的分合闸时间参数、行程速度参数、分合闸电流参数、低电压特性等参数的专用试验仪器；适用于各种电压等级的真空断路器、多油少油断路器、SF6断路器参数的测量。
功能介绍
1、仪器使用工业级32位ARM7处理器为核心，性能强大，稳定可靠；
2、界面友好，采用先进的触摸屏技术，操作直观简便；
3、可以中文输入变电站、试验人员名称等中文资料，并可以打印出来保存；
4、强大的抗干扰功能，可以在强电场干扰环境中，准确测试；
5、分合闸控制接点采用过流保护技术，可避免分合闸控制接点过流损坏；
6、可同时测量12个断口的分合闸时间、同期、弹跳等参数。
7、模拟通道配备角度传感器、位移传感器，不仅测试行程、刚分、刚合速度等参数，还可以分析行程曲线上任一段的行程、时间和速度；
8、能够测试分合闸线圈电流曲线，有利于开关操作机构故障的准确判断；
9、仪器内带大容量操作电源，支持开关操作机构的低电压试验，并支持重合闸试验功能；
10、仪器可以设置开关型号，刚分、刚合速度定义参数，可以设置计算任何型号开关的速度定义；
11、仪器内部可以循环存储100组测试数据，方便调阅查看。
技术指标
1、 主要技术指标：
1.1 计时通道：连续记录时间：0～9999mS；
准确度：0.05%读数＋0.1mS；
4回路同时测试，每个回路都是独立电源，相互之间隔离。
1.2 模拟通道：可配置为行程、电压、电流等测试方式；
测试信号范围：0～5V，输入阻抗大于10MΩ；
记录时间：0～999.9mS；采样频率：10k；采样精度：0.5%读数+0.01V；
输出电压：5V±0.05V，输出电流容量不小于150mA。
1.3 外部启动：开关方式(外部触发的两个接点端子接通启动)；
电压方式(外部触发的两个电压端子电压为12～220V时启动)。
1.4 分合闸控制回路容量：250V，15A。
1.5 内带操作电源：20～250V可调，15A； 电压分辨力：1V。
1.6 外形尺寸：403mm×330m×178mm。
1.7 重量：7kg。
2、使用条件：
2.1 环境温度： －10℃～50℃ 2.2 环境湿度： ≤ 85％RH
2.3 工作电源： AC220V ± 10% 2.4 电源频率： （50±1）HZ。
售后服务
1.仪器若出现质量问题，自购买之日起叁个月内包换，一年内免费维修，终身提供保修和技术服务。
2.如发现仪器有不正常情况或故障请及时与我们联系，以便为您提供最便捷的处理方案，未经允许，请不要自行处理，以免发生危险。
