铁路供电段专用仪器

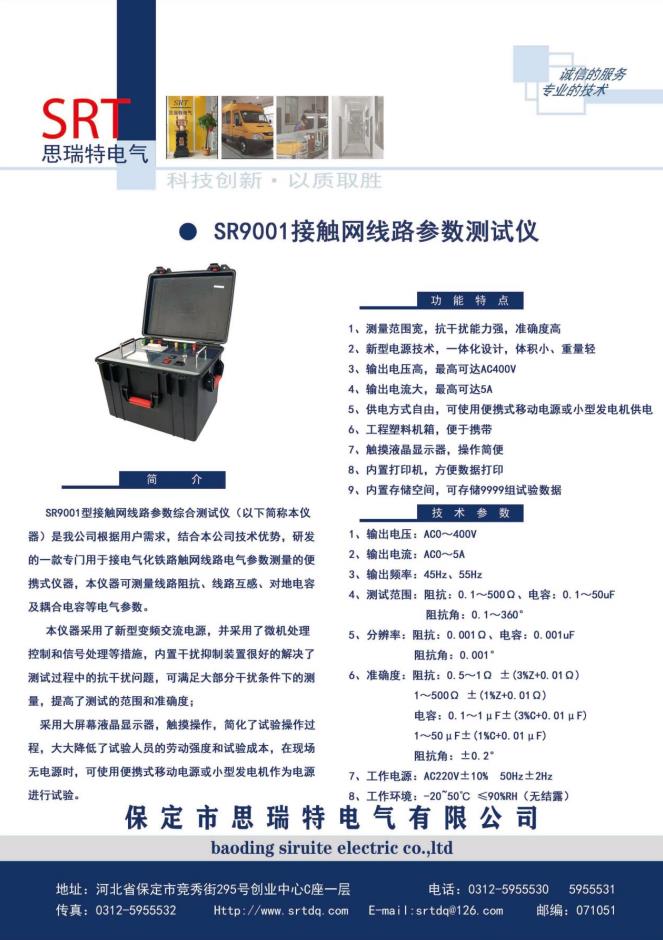

SR9001接触网输电线路参数测试仪




概述

      电气化铁路的接触网在设计阶段 ,接触网的线路阻抗是供电臂的电压损失、电能损失、短路电流及防干扰等计算的基本电参数。在电气化工程开通前,需要测试牵引网阻抗,将测试值与设计提供的“计算整定书”进行比较,能排除接触网中存在的“虚接”现象,校正变电所 (亭) 的馈线保护整定值。
      传统的线路参数测试仪采用工频电源作为试验电源,存在体积重量大,件数多,移动不便,试验电源容量需求大等诸多问题,不能适应现代电气化铁路的现场应用。

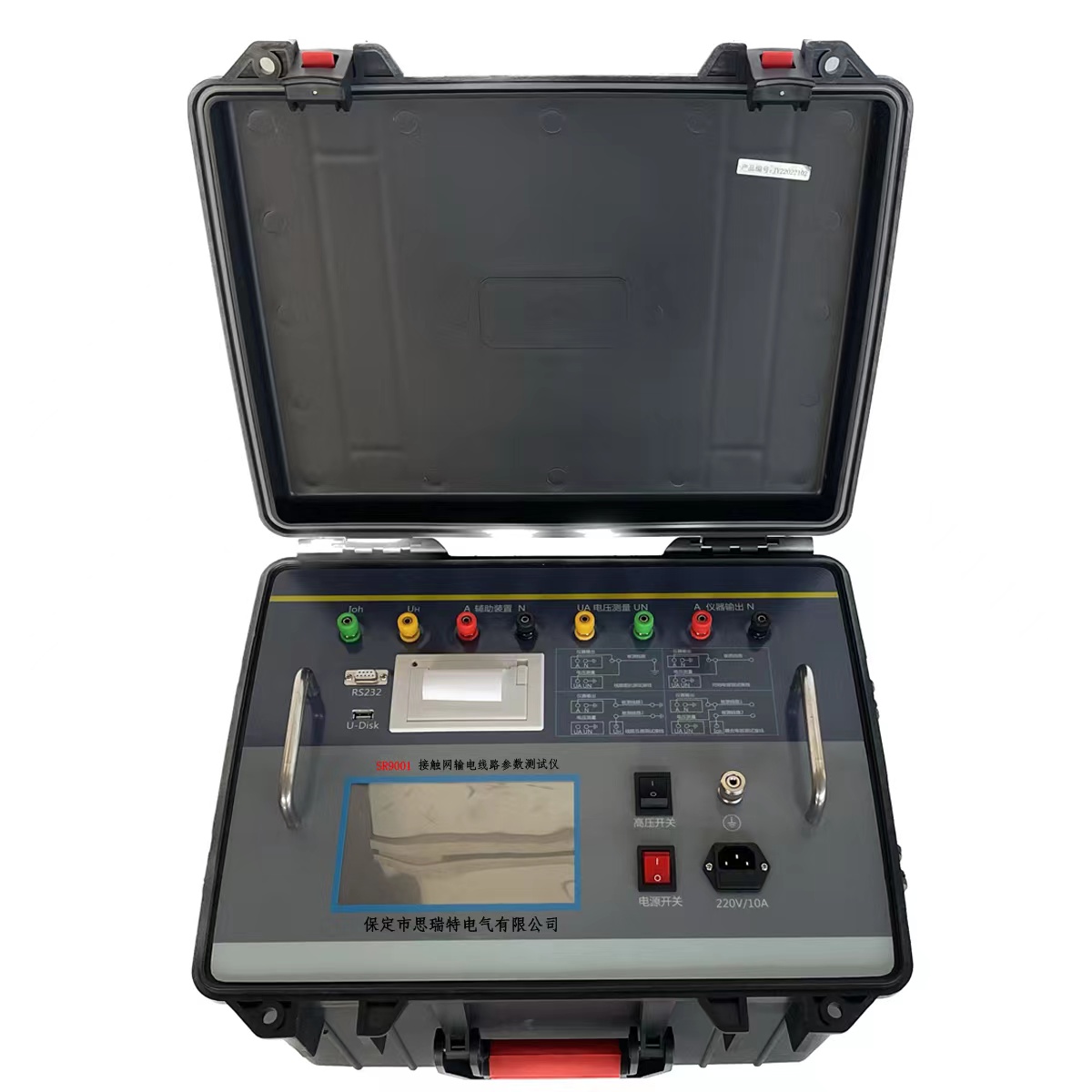

      SR9001接触网线路参数测试仪是根据现场试验需求,利用我公司的先进技术专门针对接触网线路参数的难题而研发的一款仪器。该仪器利用变频抗干扰技术和高精度测量技术,完美的实现了利用低电压和小电流完成接触网的线路阻抗、对地电容、线路互感和耦合电容的测试,试验所需电源容量小,现场仅需一台发电机即可满足供电需求,仪器采用一体化设计,将试验所需的电源、电桥融为一体,仪器体积小,重量轻,完美解决了现场试验的难题。


技术指标
     1、输出电压:AC0-200V
      2、输出电流:0-6.5A
      3、输出频率:47.5Hz、52.5Hz
      4、测试范围:电容0.1-30uF
             阻抗0.1-400Ω
             阻抗角0.1-360°
      5、分辨率:电容0.01uF
           阻抗0.01Ω
           阻抗角0.01°
      6、准确度:电容≥1uF时,1%±0.01uF
               <1uF时,3%±0.01uF
           阻抗≥1Ω时,1%±0.01Ω
               <1Ω时,3%±0.01Ω
           阻抗角电流>0.5A,电压>1V时±0.3°
                     >0.5A,电压0.2-1V时±0.5°

      7、工作电源:AC380V,三相
      8、工作温度:-15-40℃
      9、环境湿度:<90%
      10、体积:600*500*530
      11、重量:50kg

售后服务
      1.仪器若出现质量问题,自购买之日起叁个月内包换,一年内免费维修,终身提供保修和技术服务。
2.如发现仪器有不正常情况或故障请及时与我们联系,以便为您提供最便捷的处理方案,未经允许,请不要自行处理,以免发生危险。
